Описание изделия:

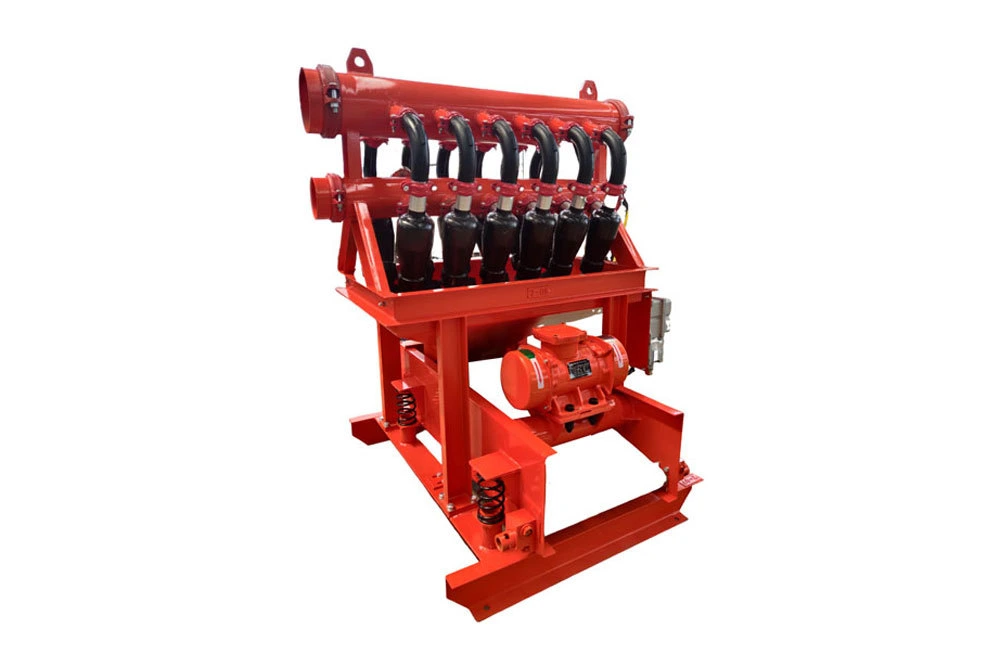

Илоотделитель-это третья очистка в циркуляционной сис теме, установлены 4'' , 6'' гидроциклон. Он может отделить твердые фазы по размеру 15-47 мкм. Илоотделитель состоит из вибросита, гидроциклона, трубы, электрической системы. Он может отделить твердые фазы в буровом растворе, которые вибросито и пескоотделитель не могут отделиться. Линейное дивжен ие или эллиптическое движение.
Технические характеристики:
| Модель | KAZJ112-8N/12N | KAZJ113-8N/12N/16N | KAZJ114-12N/16N | KACNQ-8N/12N |
|---|---|---|---|---|
| Гидроциклоннаякомплектовка | ||||
| Производительность м³/ч | 120/240 | 120/240/360 | 240/360 | 120/240 |
| Размер илоотделителя | 4" (DN100) | 4" (DN100) | 4" (DN100) | 4" (DN100) |
| Кол-во илоотделителя | 8/12 | 8/12/16 | 12/16 | 8/12 |
| Рабочее давление Мпа | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 | 0.25~0.4 |
| Размер входного отверстия | (6”)DN150 | (6”)DN150 | (6”)DN150 | (4”)DN100/(6”)DN150 |
| Размер выходного отверстия | (8”)DN200 | (8”)DN200 | (8”)DN200 | (5”)DN125/(8”)DN200 |
| Нижнее вибросито | ||||
| Модель | KAZS112 | KAFYZS-113 | KAZS114 | KATS-60 |
| Режим вибрации | Линейное движение | Кривая | ||
| Вибрационный двигатель кВт | 2x0.75 | 2x0.75 | 2x1.72 | 0.4 |
| Кол-во ситовых панелей | 2 | 3 | 4 | 1 |
| Размеры ситовых панелей мм | 750x900 | 585x1165 | 585x1165 | 600x1750 |
| Площадь ситовых панелей м² | 1.35 | 2.04 | 2.73 | 1.0 |
| Сила вибраций | ≤7.1G | ≤7.5G | ≤7.5G | 6.5 |
| Амплитуда колебаний мм | 3.92-5.62 | 4.14-5.96 | 4.4-6.34 | Одна амплитуда |
| Угол наклона рамы | +2° | -3-+3° | -3-+3° | 0 |
| Высота питателя мм | 1080/1120 | 1614/1654/1698 | 1868/1912 | 1200 |
| Габариты мм | 1718x1470x1682 | 2058x1762x2122 | 2650x1762x2122 | 1450x1200x1600 |
